<legend id="0ji4f"></legend>

    <strike id="0ji4f"><blockquote id="0ji4f"><em id="0ji4f"></em></blockquote></strike><strike id="0ji4f"><blockquote id="0ji4f"><em id="0ji4f"></em></blockquote></strike>
  • <label id="0ji4f"></label>
  • <s id="0ji4f"></s>
  • 吉林省中研高分子材料股份有限公司—千噸級PEEK(聚醚醚酮)原材料生產(chǎn)商。廠(chǎng)家直銷(xiāo),請電話(huà)咨詢(xún)或聯(lián)系在線(xiàn)客服。
    15年專(zhuān)注PEEK行業(yè),千噸級PEEK原料生產(chǎn)商

    PEEK(聚醚醚酮)生產(chǎn)商

    sales@zypeek.cn

    400-186-1177

    往復式壓縮機閥片材質(zhì)選擇的變革

    發(fā)布時(shí)間:2021-09-07 11:32 瀏覽: 次

    peek材料亞太地區主要供應商——中研股份,集peek生產(chǎn),研發(fā),銷(xiāo)售于一體。

    24小時(shí)在線(xiàn)客服咨詢(xún),打電話(huà)、加微信、在線(xiàn)溝通,免費索取peek價(jià)格表、物性表!





    往復式(活塞式)壓縮機對工業(yè)的發(fā)展起到至關(guān)重要的作用,特別是在制冷領(lǐng)域的設備中。其中壓縮機核心的零件是氣閥,閥片作為氣閥的重要組成部分,由于承擔著(zhù)反復的載荷、腐蝕性環(huán)境、高壓和高溫等因素的影響,它的壽命決定壓縮機的故障維修時(shí)間。所以,閥片材質(zhì)的選擇是影響到氣閥可靠性的關(guān)鍵因素之一。

    往復式壓縮機閥片材質(zhì)選擇的變革

    圖1:氣閥的結構圖



    壓縮機閥片對材料的要求

    n  高韌性:閥片需要具有較高的韌性,當承受到?jīng)_擊力量時(shí),能夠吸收一定的熱量,或者當有裂紋產(chǎn)生,能夠阻止裂紋繼續拓展。

    n 抗疲勞:閥片需要承受高頻率的往復沖擊,所以閥片需要具有優(yōu)異的抗疲勞性能。

    n 耐磨:閥片需要具有較好的耐磨性能,在運動(dòng)過(guò)程中,堅守閥片與升程限制器導向凸臺接觸的摩擦損耗。

    n 耐腐蝕:能夠承受多種腐蝕環(huán)境,避免因為腐蝕導致材料強度減弱,進(jìn)而發(fā)生脆斷。

    n 耐高溫:在高溫下仍能夠保持優(yōu)良性能。

    n 尺寸穩定性:在高溫下依然能夠保持尺寸穩定性,保證氣閥的密閉性。



    壓縮機閥片的材質(zhì)變革

    早期,壓縮機閥片的材質(zhì)為金屬,金屬價(jià)格低廉,能夠承受高溫、高壓,但是在強

    腐蝕環(huán)境里,性能降低,或者因為腐蝕產(chǎn)生

    凹坑,影響到氣密性。氫脆是金屬閥片的有一個(gè)缺點(diǎn),會(huì )大幅度降低閥片的壽命。在壓縮易燃、易爆氣體時(shí)如果使用金屬閥片,閥片在工作時(shí)容易產(chǎn)生火花,引發(fā)事故。此外,腐蝕后斷裂的閥片的碎屑也會(huì )對設備內部其他部件產(chǎn)生不可恢復的損壞。

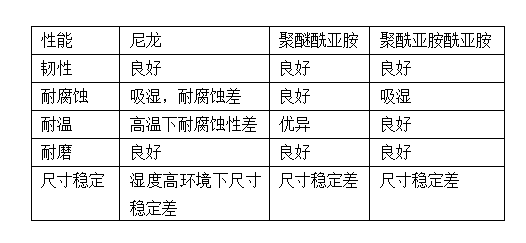

    在上個(gè)世紀60年代,有聚合物被嘗試替代金屬材料應用于閥片材料。其中嘗試的聚合物材料有尼龍、聚醚酰亞胺、聚酰亞胺酰亞胺。他們都有各自的優(yōu)點(diǎn)和缺點(diǎn),具體如下:



    由于聚醚醚酮具有優(yōu)異的機械性能、耐磨性能、耐高溫、耐腐蝕性能,被認為是很好的閥片材料。在20世紀90年代,中國每年需要進(jìn)口閥片材料需要花費5000萬(wàn)元。近年來(lái),隨著(zhù)聚醚醚酮生產(chǎn)量的逐步提升,銷(xiāo)售價(jià)格的降低,使用量和需求量也逐步增長(cháng)。





    peek材料亞太地區主要供應商——中研股份,集peek生產(chǎn),研發(fā),銷(xiāo)售于一體。

    24小時(shí)在線(xiàn)客服咨詢(xún),打電話(huà)、加微信、在線(xiàn)溝通,免費索取peek價(jià)格表、物性表!





    為什么聚醚醚酮是適合的閥片材料呢?

    兩種物體相撞,撞擊能量全部由撞擊物體吸收,接觸的應力公式如下:

    σ=v(3Eρ)1/2

    其中v為撞擊速度,E為彈性模量,ρ為撞擊物密度。

    從公式可以看出,撞擊應力與撞擊物的模量以及密度呈現正比關(guān)系。

    PEEK的密度小,彈性模量比金屬小,在撞擊速度相同時(shí),接觸應力要比金屬閥片小得多。

    此外,聚醚醚酮的機械性能優(yōu)異,抗沖擊性能優(yōu)良。缺口不敏感,即使產(chǎn)生裂紋,裂紋發(fā)展的速度也較慢。

    聚醚醚酮的抗疲勞性能是金屬的2倍以上。

    聚醚醚酮表面較難粘附微小異物,所以不會(huì )因為微小異物產(chǎn)生斷裂,進(jìn)而影響到系統內的其他部件磨損加快。

    聚醚醚酮的耐磨性能優(yōu)良。

    聚醚醚酮的耐腐蝕性能優(yōu)異,在高溫環(huán)境下依然能夠保持較強的耐腐蝕性能。

    適用聚醚醚酮能耗較低,因為聚醚醚酮的密度僅為1.3g/cm3,可以減少因為撞擊產(chǎn)生的功率消耗。同時(shí)也因為密度低,噪音更小。



    不能使用聚醚醚酮的工作環(huán)境

    當氣閥的壓差超過(guò)22.5MPa,排氣溫度同時(shí)高于250℃環(huán)境時(shí),不能使用聚醚醚酮。

    不能使用含有氧氣或氯氣的壓縮機。

    聚醚醚酮的熱膨脹系數較大,對尺寸精度要求非常高的環(huán)境不能適用聚醚醚酮。



    閥片材質(zhì)的型號選擇

    由于閥片的應用環(huán)境,應選擇高強度的復合材料,一般增加聚醚醚酮的強度,可選擇玻璃纖維和碳纖維復合的聚醚醚酮材料。

    在威格斯高性能材料貿易(上海)有限公司和上海環(huán)天壓縮機有限公司參加起草,臺州環(huán)天機械有限公司起草的《JB/T  12952-2016往復活塞壓縮機用聚醚醚酮(PEEK)閥片》標準中閥片采用的原材料為威格斯的450GL30和450GL30black(對應中研股份770GL30和770GL30H),具體性能如下:

    1材料的密度范圍為1.49-1.53

    2 拉伸強度應大于等于165MPa

    3 彎曲強度應大于等于245MPa

    4彎曲模量應大于等于7.6GPa

    5 懸臂梁沖擊強度應大于7.5kJ/m2

    6 結晶度應不低于30%。

    最初應用到閥片材料的聚醚醚酮為30%玻璃纖維添加的聚醚醚酮,該材料的使用壽命是金屬閥片的12倍。

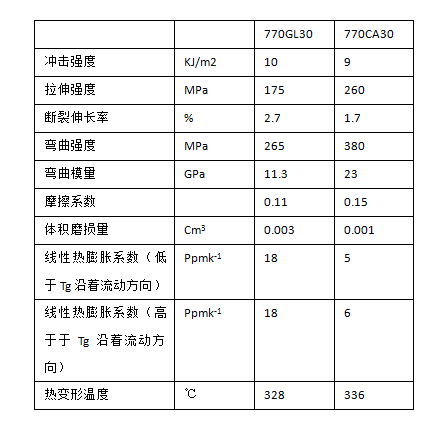

    中研股份的30%添加玻璃纖維(770GL30)和30%碳纖維(770CA30)的性能數據對比如下:

    吉林省中研高分子材料股份有限公司從性能上看,兩種型號各有利弊,但是對于閥片,耐沖擊性能是很關(guān)鍵的性能,因為閥片的壽命主要取決于沖擊斷裂的時(shí)間。所以770GL30應比770CA30更適合于閥片專(zhuān)用料。



    吉林省中研高分子材料股份有限公司

    地址:吉林省長(cháng)春市綠園經(jīng)濟開(kāi)發(fā)區中研路1177號(郵編130113)

    聯(lián)系電話(huà):400—186—1177

    手機/微信:18626683928

    公司網(wǎng)址:fenddt.com

    郵箱:sales@zypeek.cn

    微信公眾號:中研股份服務(wù)號



    中研PEEK優(yōu)勢

    1.輸入您自己的手機號碼        2.點(diǎn)擊立即回電       3.我們會(huì )盡快給您回電
    国产丝雨多人互换在线观看|欧美gif抽搐出入又大又|日本三级成本人网站|欧美一级欧美一级在线播|国产最爽的乱婬视频
    <legend id="0ji4f"></legend>

    <strike id="0ji4f"><blockquote id="0ji4f"><em id="0ji4f"></em></blockquote></strike><strike id="0ji4f"><blockquote id="0ji4f"><em id="0ji4f"></em></blockquote></strike>
  • <label id="0ji4f"></label>
  • <s id="0ji4f"></s>
